外濾式筒形真空過濾機主要由筒體、傳動機構、分配頭、主軸承、攪拌器、礦漿槽、刮板和繞線機構等構成。

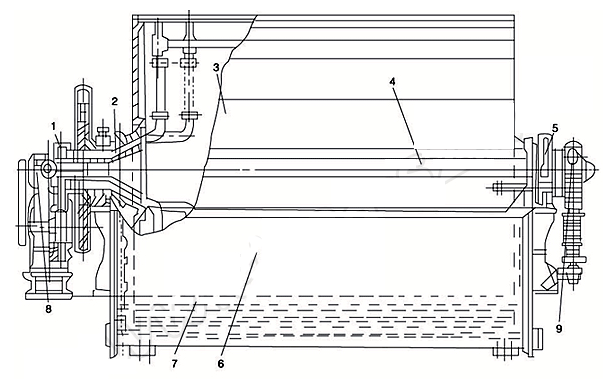

1.左、右分配頭；2. 喉管；3. 筒體；4. 刮板；5. 主軸承；6. 礦漿槽；7. 攪拌器；8. 傳動機構

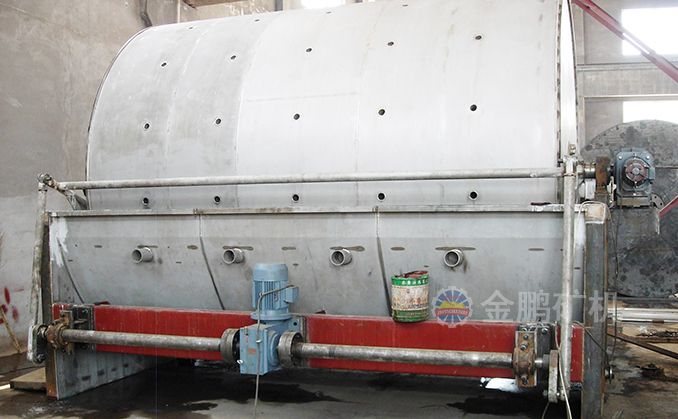

筒體是過濾機的主體，大型過濾機的筒體用鋼板焊接制成，小規格的采用鑄造筒體，一些老式的過濾機筒體用厚木板做成。筒體的外表面用隔條沿圓周方向分成一定數量的軸向貫通的過濾室，室與室之間嚴格地密封，互不通氣。過濾室里鋪設過濾板，一方面形成通道以便流通濾液；另一方面起著支撐過濾布的作用。

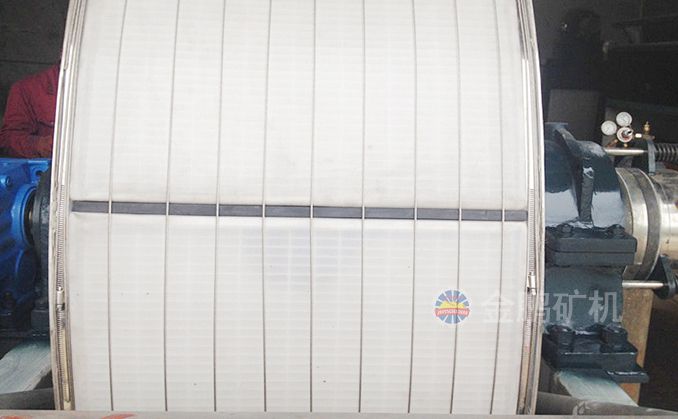

整個筒體外面裹著濾布，為了保證每室之間的密封，濾布用膠條、麻繩或棕繩嵌在隔條的繩槽內。然后再用繞線機構在筒體外面沿軸向以50-80mm的間距纏繞很多道鋼絲，把濾布固定在筒體上。
在筒體的一端有一個喉管，它有與過濾室數量相同的孔道，每個孔道都經過管子分別和對應的一個過濾室接通。傳動機構驅動筒體回轉，并且可以變換幾種速度。
GW型圓筒外濾式過濾機，是普通型過濾機，通過調整電機轉數實現無級變速，具有結構簡單、價格低、使用方便、維護量小、易損件少等優點。
型號 | 過濾面積(m2) | 筒體規格(mm) | 筒體轉速(r.p.m) | 真空計示壓力 KPa | 抽氣量(m3/min.m2) | 處理能力(t/h) | 電機型號 | 電機筒體功率(kw) | 電機攪拌器型號 | 電機攪拌器功率(kw) | 重量(kg) |
GW-3 | 3 | φ1068×910 | 0.156-1.56 | 60-80 | 0.5-2 | 0.8-1.5 | YCT132-4B | 1.5 | XWD0.75-4-59 | 0.75 | 2635 |
GW-5 | 5 | φ1600×1060 | 0.156-1.56 | 60-80 | 0.5-2 | 1.6-2.4 | YCT132-4B | 1.5 | XWD0.75-4-59 | 0.75 | 3760 |
GW-8 | 8 | φ2000×1400 | 0.1-0.6 | 60-80 | 0.5-2 | 2.8-3.6 | YCT160L-4A | 2.2 | Y112M-6 | 2.2 | 5455 |
GW-10 | 10 | φ2000×1800 | 0.1-0.6 | 60-80 | 0.5-2 | 3.0-4.0 | YCT160L-4A | 2.2 | Y112M-6 | 2.2 | 6017 |
GW-12 | 12 | φ2000×2000 | 0.1-0.6 | 60-80 | 0.5-2 | 42434 | Y112M-6 | 2.2 | Y100L-6 | 1.5 | 6365 |
GW-20 | 20 | φ2500×2650 | 0.14-0.54 | 60-80 | 0.5-2 | 3-8.0 | YCT160-4B | 3 | XWD3-4-17 | 3 | 10600 |
GW-30 | 30 | φ3350×3000 | 0.1-0.6 | 60-80 | 0.5-2 | 4.5-12 | YD160M-8 | 2.2 | XWD3-4-17 | 2.2 | 17200 |
GW40 | 40 | φ3350×4000 | 0.1-0.6 | 60-80 | 0.5-2 | 6.0-16 | YD160M-6 | 3.7 | XWD4-4-17 | 3.7 | 19500 |
GW-50 | 50 | φ3350×5000 | 0.1-0.6 | 60-80 | 0.5-2 | 7.5-20 | YD160M-4 | 5 | XWD5.5-7-59 | 5.5 | 21500 |
備注：鼓風指示壓力為10-30(Kpa)，鼓風量為0.2-0.4（m3/min.m2)

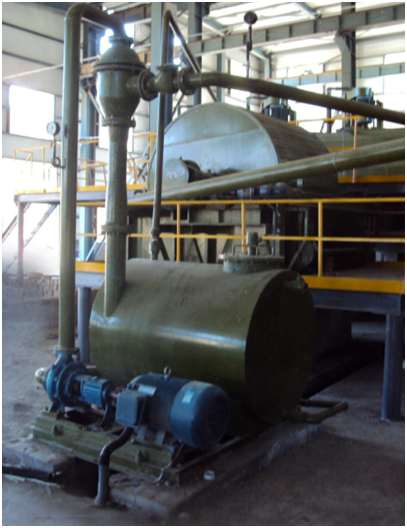

內蒙興達500t/d金礦
